ZJ渣漿泵

詳情介紹

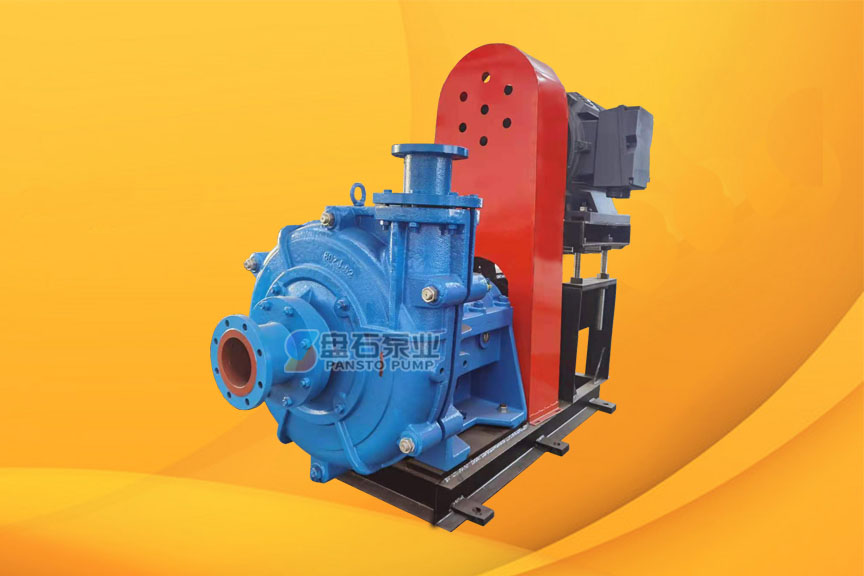

AH渣漿泵(圖1)

特點和用途：隨著雜質泵技術的發展和完善，我公司結合用戶反饋經驗，利用現代流體力學的理論，現代機械理論，電腦軟件設計技術;我公司推出了ZJ系列渣漿泵，該系列渣漿泵具有型號全、性能穩定，覆蓋工況廣、選型方便等特點。

本系列產品設計為單級、單吸、離心式渣漿泵。按結構形式可分為臥式ZJ系列，和立式ZJL系列。臥式泵按出口直徑分為350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm、等多種規格;每種規格口徑的泵根據揚程需要有不同的葉輪直徑供選擇。

該系列渣漿泵在水力設計、結構設計等方面有創新，過流部件采用了自行研制的抗磨蝕的高鉻耐磨合金制造，具有效率高、節能、使用壽命長、重量輕、結構合理、運行可靠、振動小、噪音低、維修方便等顯著特點。

泵體采用雙泵殼結構，方便更換過流部件,根據壓力需要外泵殼采用球磨鑄鐵、內殼采用高鉻抗磨折扣口鑄鐵或鑄鋼。

適用范圍：ZJ系列渣漿泵廣泛用于電力、冶金、煤炭、建材、化工等行業，主要是用來輸送含有固體顆粒的磨蝕性漿體，如選礦廠處理精礦尾礦，電廠除灰渣，選煤廠輸送煤泥和重介選煤、海岸河道采礦作業輸送礦漿等。其所能處理的最大重量濃度為：灰漿45%，礦漿60%，根據客戶需要可串聯進行運行。

密封形式：ZJ系列渣漿泵可以采用副葉輪加填料組合式密封和機械密封兩種軸封形式。泵的出口位置可根據需要按45度間隔，旋轉八個不同的角度安裝使用。

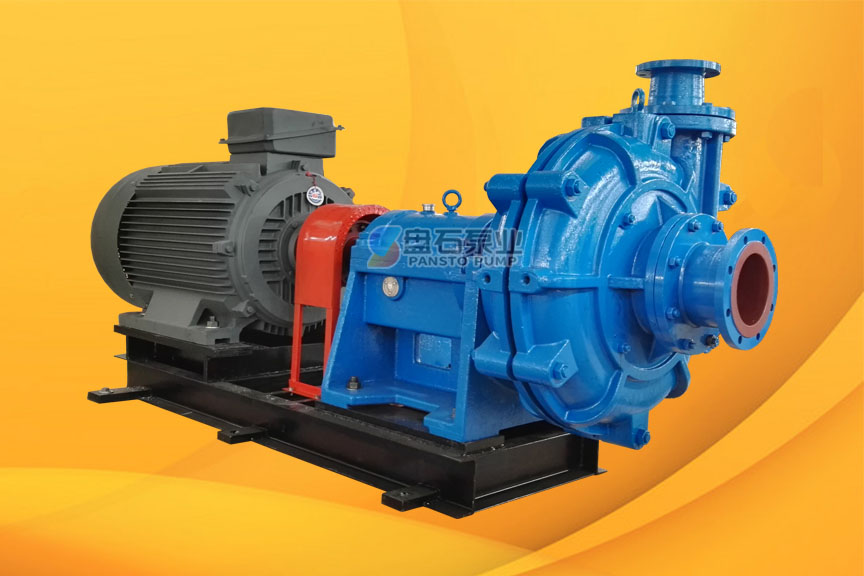

AH渣漿泵(圖2)

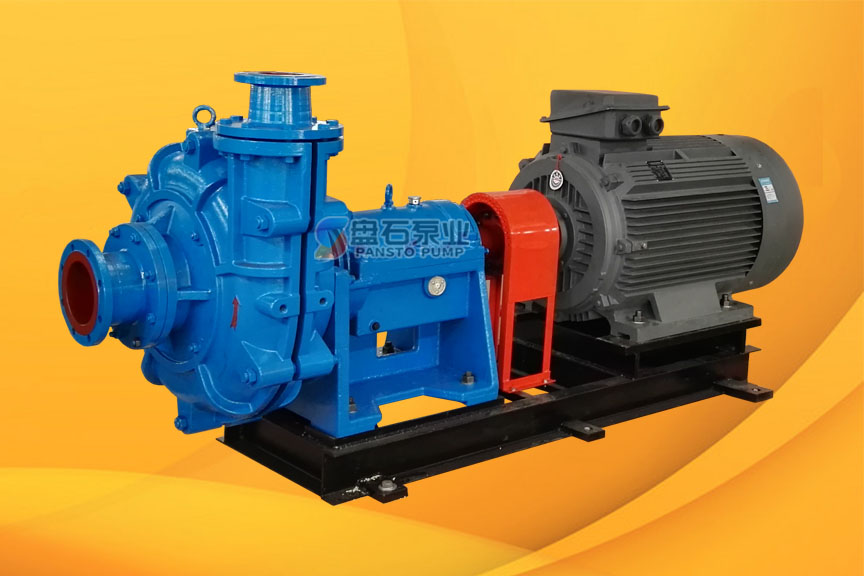

AH渣漿泵(圖3)

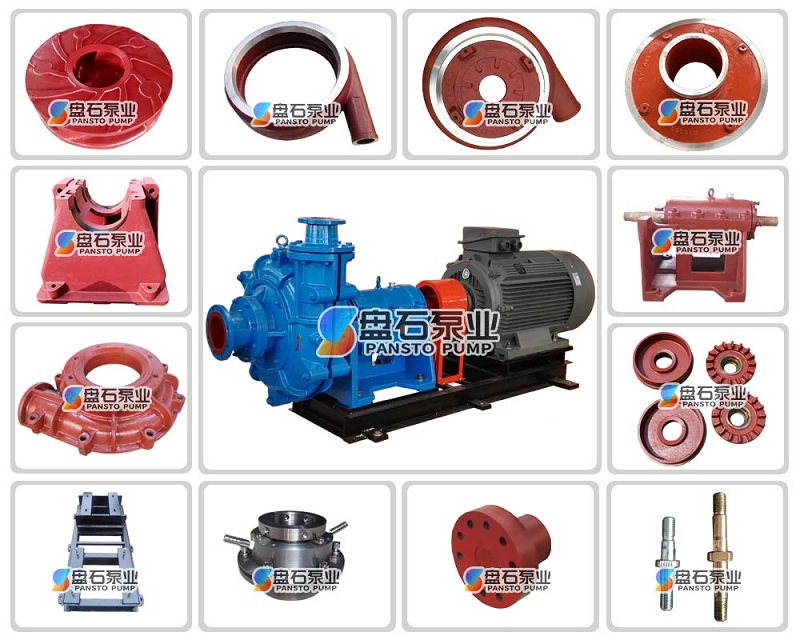

AH渣漿泵(圖4)

型號	配帶功率P(KW)	流量Q(m3/h)	揚程H(m)	轉速n(r/min)	最高效率η%	汽蝕余量NPSH(m)	最大粒徑	重量
350ZJ-F100	220-560	860-2339	37-63	490-590	77.6	4.4-5.8	96	5465
300ZJ-A100	185-450	464-1826	15.3-65.2	300-590	81.1	3	88	5265
300ZJ-A95	185-400	441-1735	13.8-58.8	300-590	78.1	3	88	5220
300ZJ-A90	185-560	505-1844	21.2-79.9	400-730	82.8	3.9	85	5005
300ZJ-A85	160-450	477-1742	19-71	400-730	79.8	3.8	85	4965
300ZJ-A70	185-630	635-2333	16-77	490-980	80.4	3.9	92	3560
300ZJ-A65	160-500	589-2166	14-66	490-980	77.4	3.7	92	3531
300ZJ-A56	75-250	395-1560	9.7-46	490-980	80.9	3.5	96	3030
250ZJ-A103	250-710	402-1573	30-110	400-730	74.5	2.8	69	5085
250ZJ-A96	185-560	403-1466	25-94	400-730	77.8	3.5	69	5035
250ZJ-A90	160-450	378-1374	22-82	400-730	73.8	3.4	69	4980
250ZJ-A85	220-800	376-1504	30-129	490-980	77	3.5	76	4530
250ZJ-A83	220-800	367-1469	29-123	490-980	75.5	3.5	76	4514
250ZJ-A80	200-710	354-1416	27-115	490-980	73.5	3.4	76	4490
250ZJ-A78	185-630	415-1796	21-103	490-980	75	3.2	76	4474
250ZJ-A75	132-560	300-1480	20.8-98	490-980	77.5	3	72	3480
250ZJ-A73	132-500	292-1441	20-92.4	490-980	76.5	3	72	3466
250ZJ-A70	110-450	280-1381	18-85	490-980	75	2.9	72	3446
250ZJ-A68	110-450	272-1342	17-80	490-980	73.5	2.7	72	3432
250ZJ-A65	90-315	299-1249	15-71	490-980	76.9	3	72	3020
250ZJ-A63	90-315	200-1211	14-67	490-980	76	3	72	3008
250ZJ-A60	75-560	276-1153	13-61	490-980	73.9	2.8	72	2991
200ZJ-A85	160-560	221-907	32-133.7	490-980	70.5	2.8	54	4110
200ZJ-A75	110-355	225-900	23-103	490-980	74	3	56	3070
200ZJ-A73	110-355	219-876	21.6-98	490-980	73.1	3	56	3056
200ZJ-A70	90-315	205-976	19.4-86	490-980	75.6	2.8	56	2465
200ZJ-A68	90-315	199-948	18.3-82	490-980	74.6	2.8	56	2453
200ZJ-A65	75-250	235-950	16.5-72	490-980	79.6	2.5	62	2323
200ZJ-A63	75-250	228-921	15-68	490-980	78.6	2.5	62	2311
200ZJ-A60	75-185	218-870	14-62	490-980	83.5	2.5	62	2223
200ZJ-A58	55-185	211-841	13-58	490-980	82.5	2.5	62	2214
150ZJ-A71	75-220	142-552	22-94	490-980	69.8	2.4	48	2263
150ZJ-A70	55-185	93-401	20-91	490-980	62.3	2	37	2245
150ZJ-A65	75-200	150-600	17-76	490-980	70.8	2.5	48	2223
150ZJ-A63	55-185	146-582	16-71	490-980	69.8	2.5	48	2211
150ZJ-A60	45-160	135-550	15-64	490-980	75.9	2.5	48	2203
150ZJ-A58	37-132	131-532	14-59.3	490-980	74.9	2.5	48	2033
150ZJ-C58	37-110	134-596	12.8-61	490-980	69	2	75	2063
150ZJ-A57	37-110	95-427	13-56.3	490-980	67.8	1.8	32	2023
150ZJ-A55	37-110	124-504	12.3-53.4	490-980	73	2.3	48	2019
150ZJ-A50	30-75	115-460	9.5-43	490-980	76.8	2.5	48	1735
150ZJ-A48	22-75	111-442	8.7-39.7	490-980	75.8	2.5	48	1728
150ZJ-C42	30-132	142-550	12-63	700-1480	77.1	2.2	69	1605
100ZJ-A50	30-160	85-360	20-100	700-1480	69.6	2.5	34	1475
100ZJ-A46	30-132	79-331	17-85	700-1480	67.6	2.3	34	1461
100ZJ-A42	22-90	66-275	15-70.8	700-1480	71	2.5	35	1075
100ZJ-A39	18.5-75	61-255	12.6-61	700-1480	69	2.4	35	1064
100ZJ-B42	22-90	83-365	12.7-67	700-1480	71.6	2.5	40	1085
100ZJG-B42	15-75	45-205	12.6-70	700-1480	63.2	1.8	48	1080
100ZJ-A36	15-55	61-245	9.7-50	700-14802	71.6	2	32	1010
100ZJ-A33	11-45	56-225	8.2-41.6	700-1480	69.6	1.8	32	1003
80ZJ-A52	30-160	51-242	22-110	700-1480	56.3	2.1	21	1465
80ZJ-A42	18.5-75	61-204	14-70	700-1480	66.7	2.5	24	1053
80ZJ-A39	15-55	57-189	12-61	700-1480	65	2.4	24	1042
80ZJ-A36	11-45	46-190	9.6-51	700-1480	67.7	2.5	24	980
80ZJ-A33	7.5-37	43-174	8.0-43.2	700-1480	65.7	2.3	24	973
65ZJ-A30	4-15	23-79	7.4-34.8	700-1460	63.5	2	19	504
65ZJ-A27	3-11	20-71	6-28.2	700-1460	61.5	1.8	19	500
50ZJ-A50	22-90	27-111	22.3-110	700-1480	45	3	13	1378
50ZJ-A46	15-55	23-94	17-86	700-1480	44.7	1.4	14	1082
50ZJ-A33	4-18.5	12-54	7.7-43	700-1480	42	2.9	13	537
40ZJ-A19	1.5-11	8-35	12.8-57	1430-2930	58.8	1.3	11	173
40ZJ-A17	0.55-7.5	4.5-23	9.4-44.6	1400-2900	52.4	2.5	11	121
